把添加量锁定，看的是「同条件下的差距」

水性工业漆现场讨论「防闪锈剂加多少」时，常陷入两个误区：一是只盯着「加几个点」争论，却忽略了不同型号在同添加量下的表现差异；二是把别人的添加量直接抄过来，却没有意识到不同配方体系、不同基材、不同施工环境下，「同样的1%」可能产生截然不同的结果。

要让差距「看得见」，必须先让变量被锁定。本期我们做的，就是把添加量固定在行业常用的两个参考点（1.0%、1.5%），把恩泽防闪锈剂HY76、HY79与四款对比样品（FA179、H10、HALOX150、Raybo60）放到同一组测试条件下，做防闪锈、与亨斯曼3986固化剂相容性、双组份水性环氧耐水与耐盐雾四组横向对比。每份对比样品单独成轮，其他条件全部锁死，结果才有可比性。

测试是怎么设计的？

• 防闪锈对比（1.0%添加量）： 各防闪锈剂以1.0%分别加入恩泽丙烯酸钢构底漆、恩泽丙烯酸钢构面漆及双组份水性环氧底漆，复配2‰亚硝酸钠，刷涂焊缝基材后放入恒温恒湿箱观察。焊缝粗糙、残留多、水分滞留时间长，是闪锈高发部位，适合作为差异放大观察介质。

• 固化剂相容性对比（按固化剂∶防闪锈剂=5∶1）： 亨斯曼3986固化剂按60∶20∶20（固化剂∶乙二醇丁醚∶水）稀释后，按5∶1加样，观察外观与粘度变化。

• 耐水对比（1.0% / 1.5%添加量）： 多套双组份水性环氧体系（富琪森3011＋3127、花果山EP102＋GE26、联固Uapoxy145＋3986、联固Uapoxy145＋920、安邦AB-EP-2053＋AB-HW61）分别以1.0%、1.5%添加量制板（冷轧钢板、室温约20℃干燥一晚、干膜约80μm），泡水72小时观察。

• 耐盐雾对比（1.0% / 1.5%添加量）： 同条件制板后养护7天、干膜约80μm（白色富琪森体系约100μm），中性盐雾400小时对比。

以上为本次测试方法简述，详细测试记录以技术中心检测报告为准。

1.0%添加量下的防闪锈表现

三组漆（丙烯酸底漆、丙烯酸面漆、双组份环氧底漆）焊缝刷涂后恒温恒湿箱观察，HY76、HY79在1.0%添加量下的锈点数量与出现时间均优于同轮市售对比样品。也就是说，在行业常用的1.0%参考点上，HY76、HY79并不需要靠「加得更多」来追赶差距——同样的1%，差距就已经显现。

焊缝之所以被选作测试基材，是因为它本身容易翻车：表面粗糙、氧化皮与盐分残留多、湿膜水分滞留时间长。能在这类基材上把闪锈压住，平板基材通常更可控。本测试结果同样仅适用于焊缝刷涂这一具体条件。

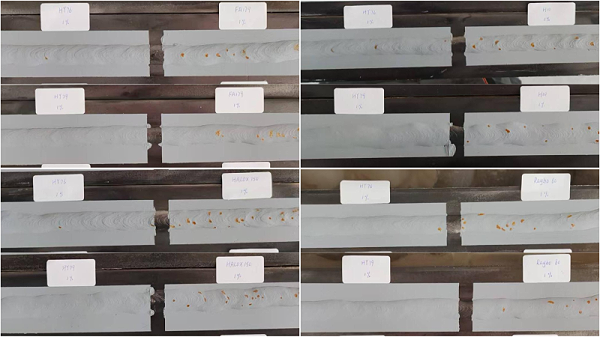

恩泽丙烯酸钢构底漆实验结果

5∶1配比下的固化剂相容性

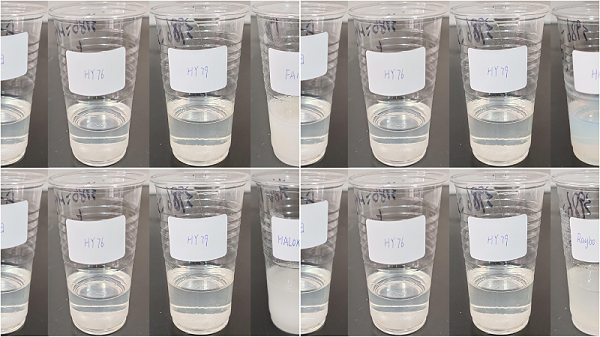

双组份水性环氧里，防闪锈剂要和胺类固化剂长期共处，相容性直接影响配漆后外观、粘度与施工性。本轮把各防闪锈剂按5∶1加进稀释后的亨斯曼3986固化剂观察：

防闪锈剂与胺类固化剂的化学组成若不对路，会在配漆阶段就表现为浑浊、增稠、适用期缩短，进而影响施工性与漆膜状态。这一步建议在配方选型时前置完成，比现场出问题再补救效率高得多。本次观察为肉眼与粘度判断，具体以技术资料为准。

1.0%与1.5%：耐水与耐盐雾的横向对比

把1.0%和1.5%两个添加量放进同一组双组份水性环氧体系中，对比耐水与耐盐雾：

耐水（泡水72小时）： 在富琪森、花果山、联固、安邦等多套双组份水性环氧体系中，HY76、HY79及同轮各对比样品在1.0%、1.5%添加量下均未对体系耐水性造成明显影响。

耐盐雾（400小时）： 结果呈现「同中有异」——

• 多套体系中，HY76、HY79与同轮各对比样品耐盐雾表现相当；

• 在联固Uapoxy145＋3986体系1.0%添加量下，HY79耐盐雾表现优于HY76及同轮对比样品；

• 在联固Uapoxy145＋920体系1.0%添加量下，HY76耐盐雾表现优于HY79及同轮对比样品。

也就是说，在同样的1.0%、1.5%添加量下，差距主要不来自「加多少」，而来自「型号×体系」的组合。脱离体系讲型号差异，没有意义；脱离型号讲体系差异，也没有意义。

三点启示

1. 横向对比要在同添加量下做才有意义。 把1.0%、1.5%当作参考点，把其他变量锁死，结果才有可比性；光看「加几个点」容易忽略型号本身的差距。

1. 防闪锈与固化剂相容性是两条独立评价线。 哪怕1.0%下防闪锈表现相近，加入固化剂后相容性可能完全不同。建议双组份环氧选型时把这两条线同时验证。

1. 型号×体系组合要在自己体系里验证。 HY76、HY79在某些体系上互有高低（3986体系1.0%下HY79占优、920体系1.0%下HY76占优），没有哪个型号可以包打所有体系。「同条件对比+自身体系验证」比「抄别人的比例」更可靠。

小试建议（可复用的验证框架）

• 变量控制：同一轮只换防闪锈剂，其余条件（树脂、基材、膜厚、养护）全部锁定；

• 梯度设计：以1.0%为起点，按0.5%步进至1.5%，覆盖行业常用区间；

• 维度覆盖：防闪锈、与所用固化剂的相容性、耐水、耐盐雾、储存稳定性；

• 判定边界：结果仅对「样品×体系×条件」有效，换体系或换固化剂后须重新验证。

结语

防闪锈剂之间真正的差距，往往藏在「同条件对比」里。把1.0%、1.5%这两个参考点固定下来，把防闪锈、固化剂相容性、耐水、耐盐雾四组维度同时跑通，差距自然浮出水面。如需索取HY76、HY79与四款市售对比样品的测试资料、技术参数或样品做自身体系验证，可联系青岛恩泽化工有限公司 15589896278。
